Visão Geral

O Terreno e as 5 Cabanas

Seu terreno em Balneário Gaivota tem 25m de frente por 12m de fundo. As 5 cabanas ficam assim:

🔍

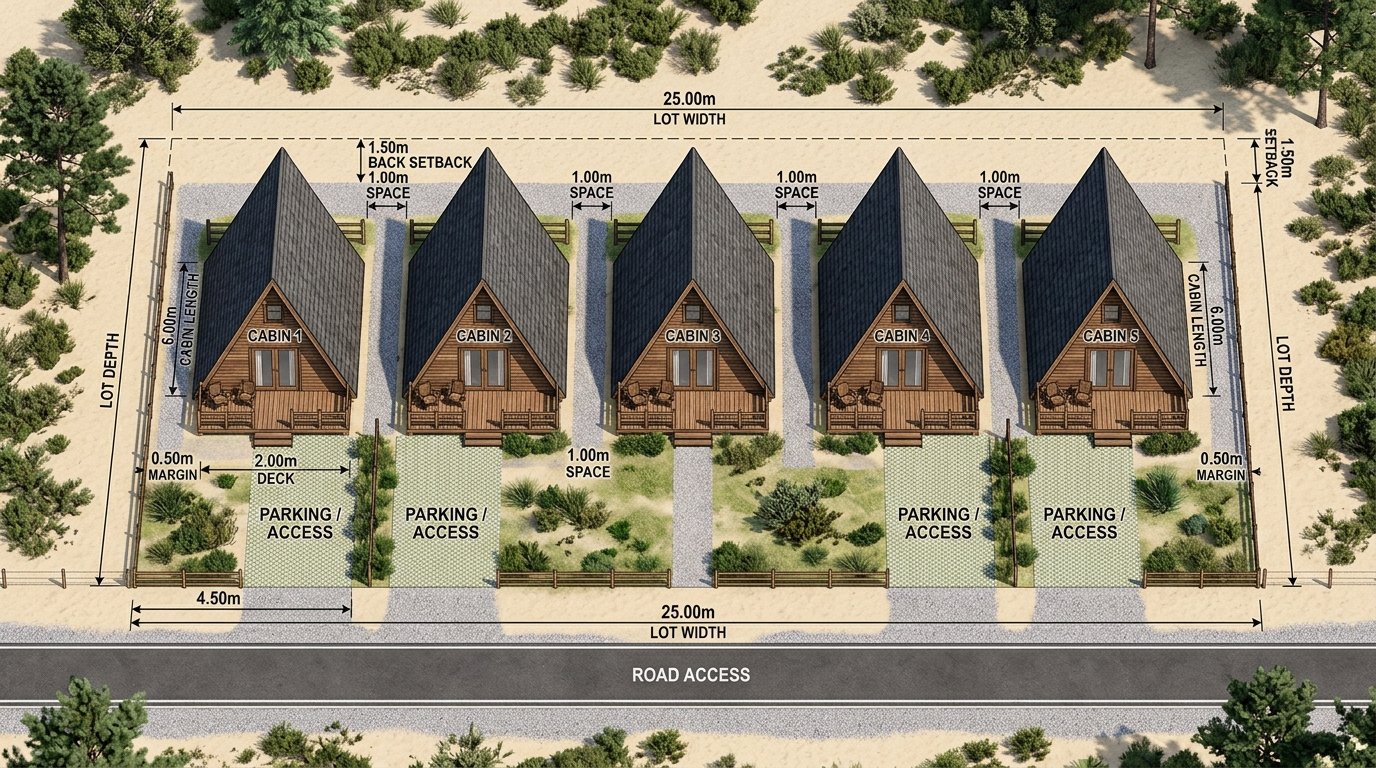

🗺️ Vista aérea: 5 cabanas lado a lado no terreno de 25×12m

25m

Frente do Terreno

12m

Fundo do Terreno

1,5m

Recuo dos Fundos

4,5m

Recuo da Frente

💡

Dica: Comece pela Cabana 1!

Não tente construir as 5 de uma vez. Faça a primeira cabana completa, aprenda o processo, e depois replique para as outras 4. A primeira é a mais lenta — as próximas vão ser muito mais rápidas.

⭐ Antes de Tudo

📏 Gabarito — O Início da Obra

O gabarito é a PRIMEIRA coisa que você faz na obra. É a marcação no terreno que define onde tudo vai ficar. Se o gabarito estiver errado, a obra inteira sai torta.

🚨

Por que o gabarito é tão importante?

O gabarito define as medidas e o esquadro (ângulos de 90°) de toda a construção. Sempre faça o gabarito MAIOR que a estrutura real — assim você tem espaço para ajustar as linhas e conferir o esquadro com precisão usando a regra 3-4-5. Se pular essa etapa ou fizer errado, o alicerce vai ficar fora de posição e o piso não vai encaixar.

🎯 O que é o Gabarito?

É uma armação de madeira (tábuas e estacas) montada ao redor de onde a construção vai ficar. As linhas de nylon esticadas sobre esse gabarito mostram exatamente a posição do alicerce e das paredes.

Finque as estacas
Coloque pontaletes ou estacas de madeira ao redor do local da cabana — sempre mais afastado que a estrutura real (50cm–1m a mais de cada lado).
Pregue as tábuas
Pregue tábuas horizontais ligando as estacas. É nessas tábuas que as linhas de nylon serão amarradas.
Estique as linhas
Amarre linhas de nylon nas tábuas, cruzando-as para marcar a posição exata do alicerce.
Confira o esquadro (3-4-5)
Meça 3m num lado, 4m no outro. A diagonal tem que dar exatamente 5m. Se der, está em 90° perfeito!

💡 Dicas Essenciais

📐

Gabarito maior que a estrutura

Monte o gabarito 50cm a 1m maior que a cabana de cada lado. Isso permite que você ajuste as linhas sem as estacas atrapalharem a abertura das valas do alicerce.

🔄

Confira as diagonais

Além da regra 3-4-5, meça as duas diagonais do retângulo. Se forem iguais, o retângulo está perfeito.

📏

Medidas da Cabana: 4m × 6m

Sua cabana tem 4m de largura por 6m de comprimento. O gabarito deve ter pelo menos 5m × 7m para garantir espaço de trabalho.

⚠️

Não pule essa etapa!

Quem faz o gabarito com calma economiza tempo e dor de cabeça em TODAS as fases seguintes. Uma cabana fora de esquadro dá problemas no piso, nos triângulos e no telhado.

🎥 Vídeo Essencial: Como Fazer o Gabarito

Assista esse vídeo ANTES de começar qualquer coisa na obra. Ele mostra na prática como montar o gabarito, passar as medidas, e garantir que tudo fique no esquadro perfeito.

🎥 Assistir vídeo do gabarito: https://youtu.be/G-xfdBoOe3o

📐 Vídeo de Apoio: Como Esquadrejar

Depois de montar o gabarito, você precisa conferir o esquadro. Esse vídeo ensina na prática como garantir que todos os ângulos estejam em 90° certinho — essencial para a cabana ficar alinhada.

🎥 Assistir vídeo de esquadrejamento: https://youtu.be/-eKMpq9bZhk

🏠 Vídeo de Apoio: Conferindo o Esquadro da Casa

Esse vídeo mostra como conferir se o esquadro da construção está correto na prática. Essencial para garantir que a cabana fique perfeitamente alinhada antes de começar a fundação.

🎥 Assistir vídeo de conferência do esquadro: https://youtu.be/grS7t4hdN88

4m

Largura Cabana

6m

Comprimento Cabana

~5m

Largura Gabarito

~7m

Comprimento Gabarito

Fase 1

🧱 Alicerce — 3 Fileiras de Pedra

O alicerce é a base de tudo. São 3 fileiras de pedra bruta (rachão) formando o perímetro de 4×6m, criando uma base elevada e sólida para o contrapiso de concreto.

🔄

Mudança no Projeto

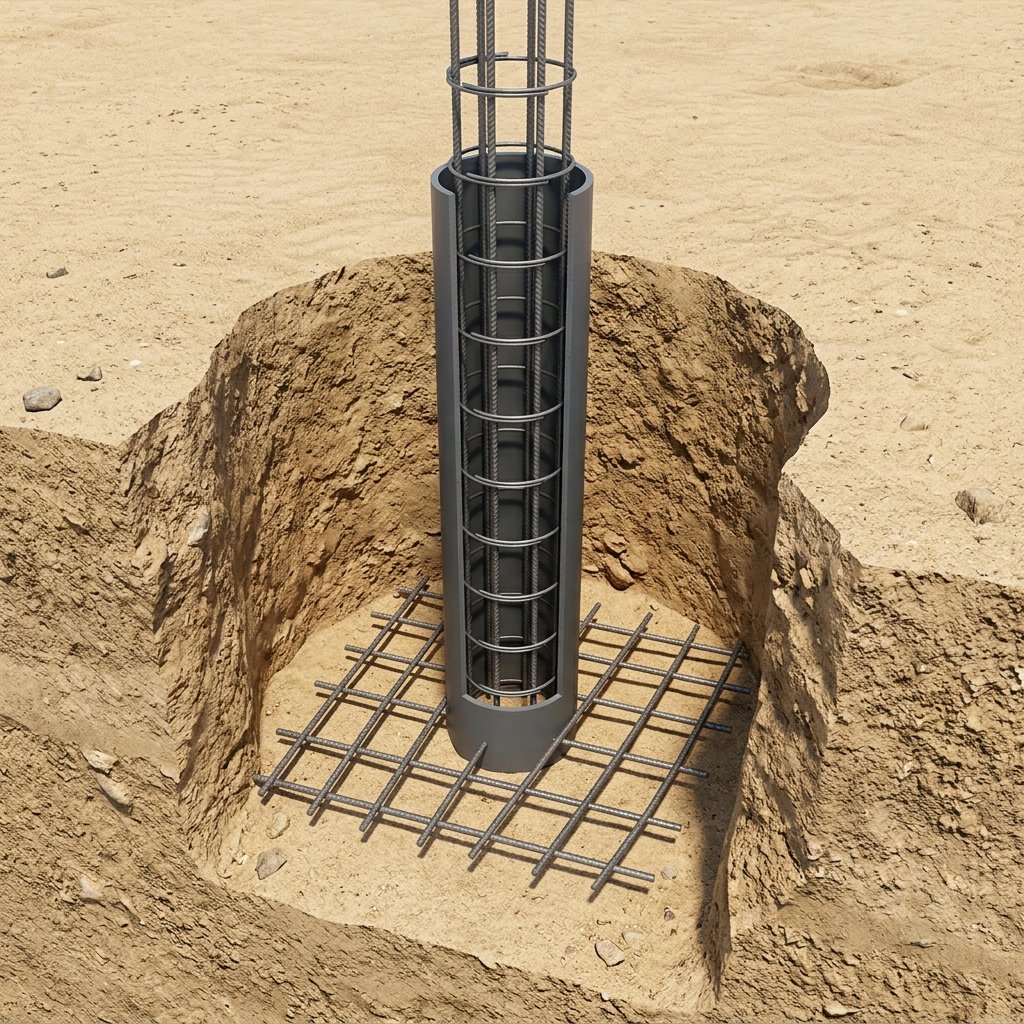

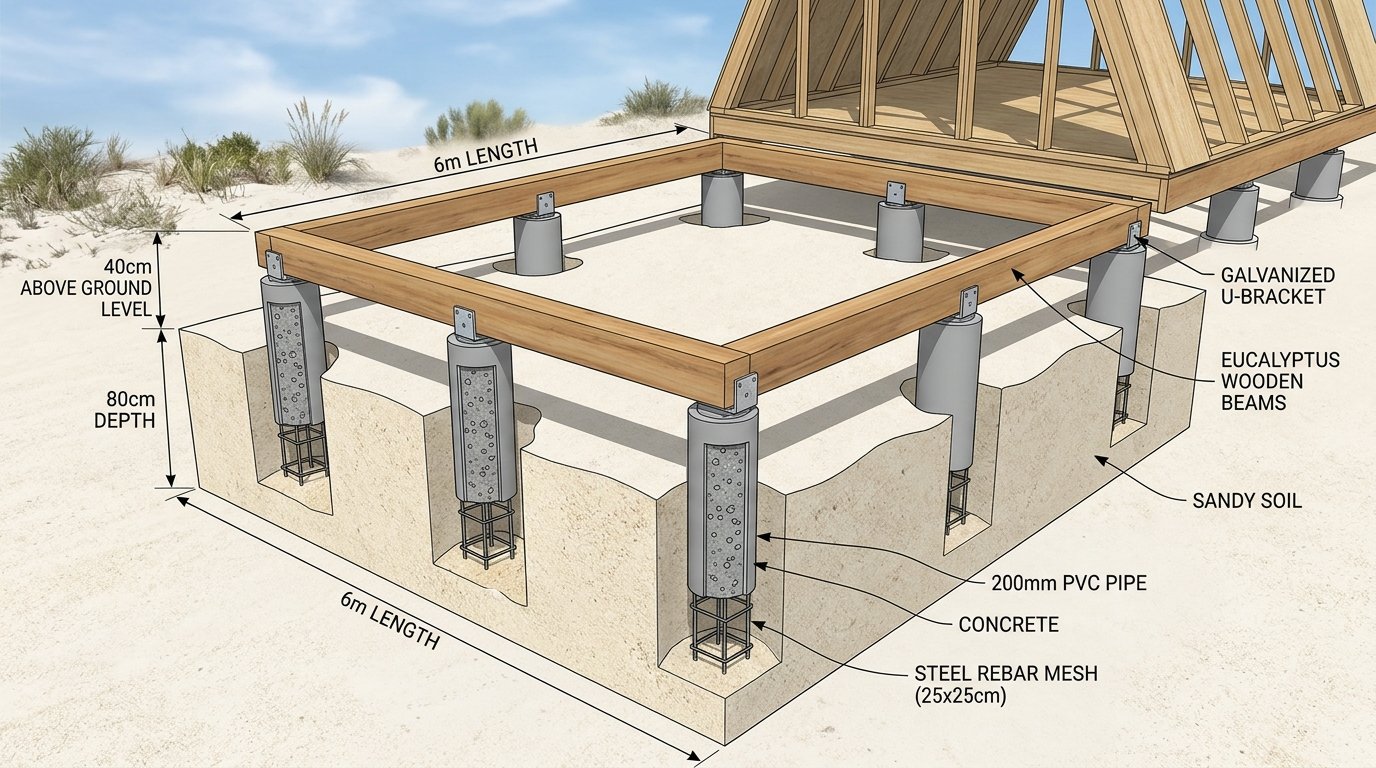

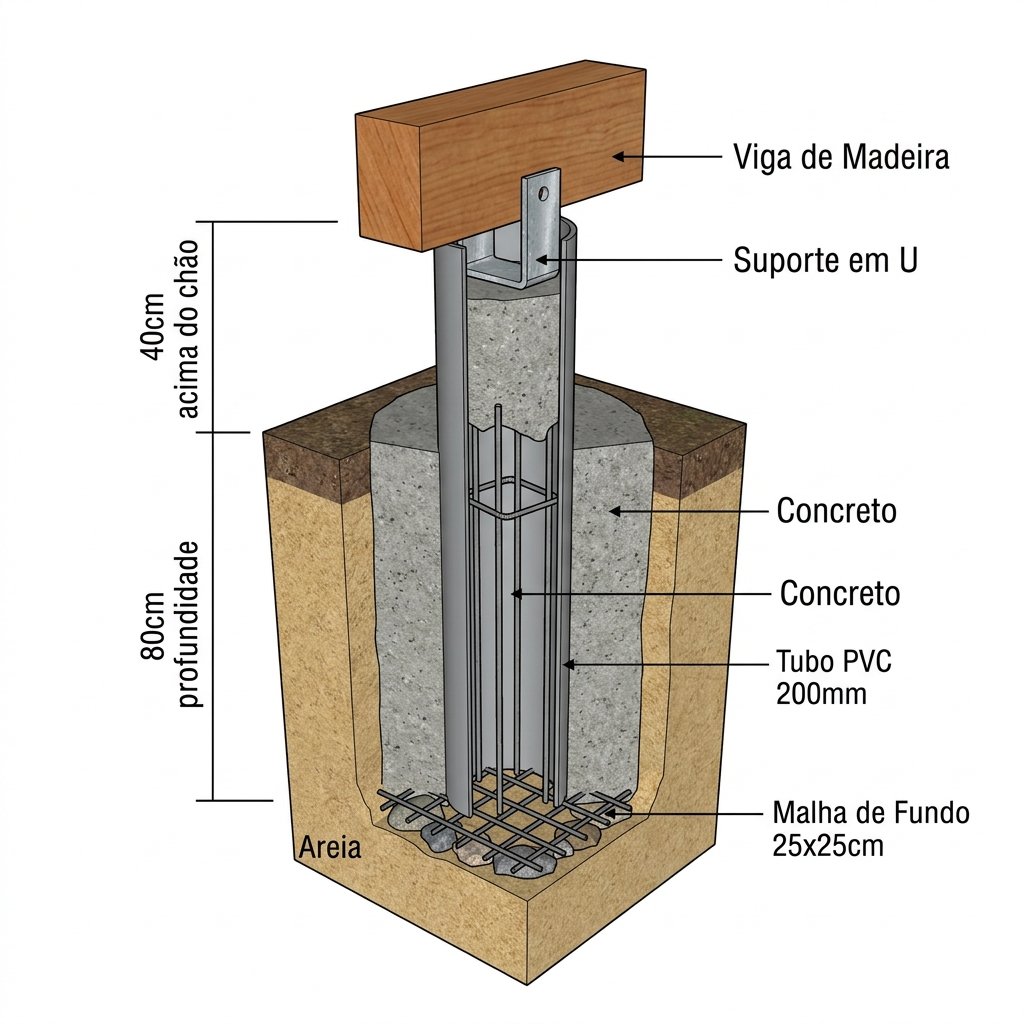

O projeto foi atualizado! Em vez de pilaretes de PVC suspensos com piso de madeira, agora usamos alicerce de pedra bruta (rachão) com contrapiso de concreto. Mais durável, mais resistente à maresia e mais fácil de manter na praia.

🔍

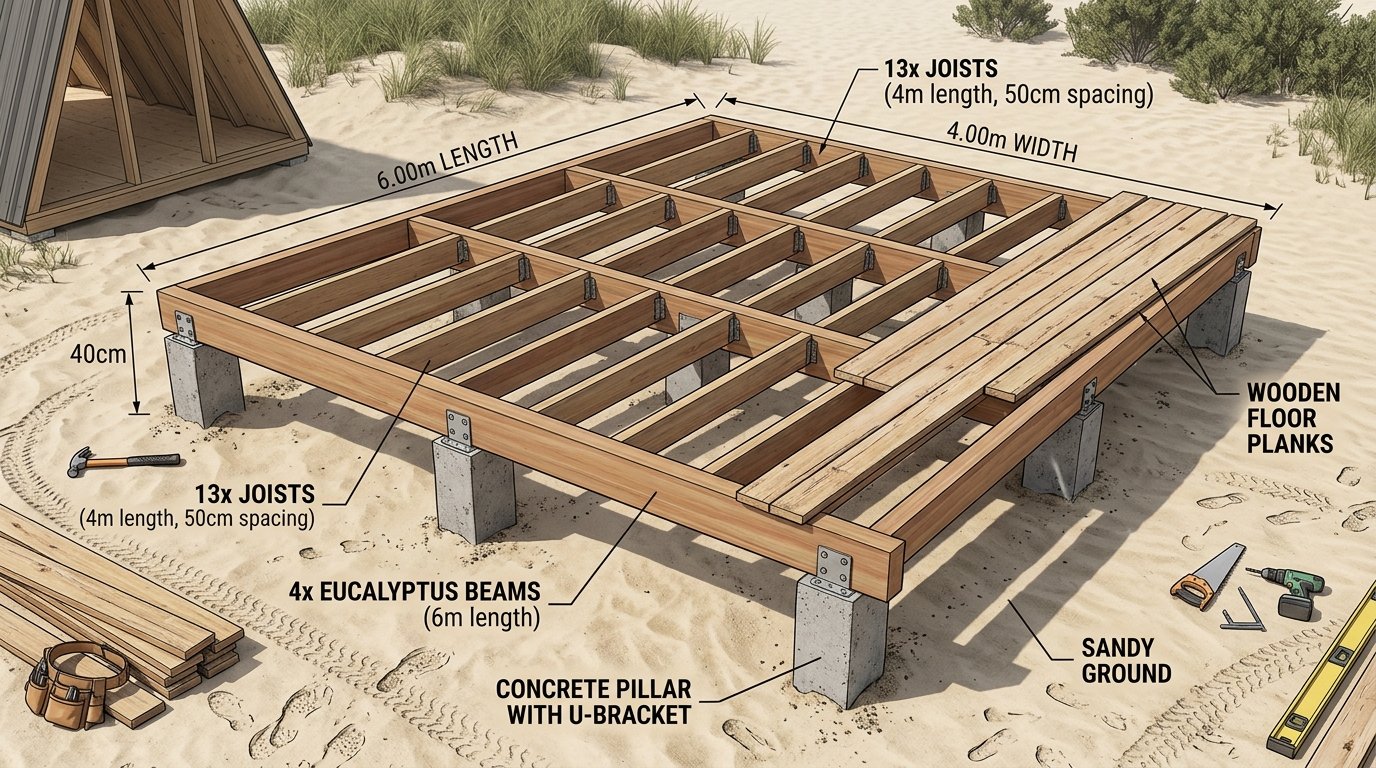

🧱 Referência visual da fundação — agora com alicerce de pedra bruta e contrapiso de concreto

🪨 Como funciona o alicerce

O alicerce é um muro baixo de pedra bruta (rachão) que forma o perímetro da cabana. São 3 fileiras de pedra (~45cm de altura) com argamassa impermeabilizada. Dentro dele, aterro compactado + brita + contrapiso de concreto armado.

~26m

Perímetro Total

3

Fileiras de Pedra

~45cm

Altura Alicerce

4×6m

Medida Interna

📋 Passo a passo do Alicerce

Gabarito (Marcação)
Finque estacas e estique linhas de nylon pra marcar exatamente onde o alicerce vai ficar. Use a regra 3-4-5 pra garantir 90°.
Abrir a Vala
Cave uma vala corrida no perímetro (4×6m) + um baldrame central de 6m. Largura ~40cm, profundidade ~30cm.
1ª Fileira de Pedra
Assente a primeira fileira de rachão com argamassa (cimento + areia + impermeabilizante Vedacit). Confira o nível com mangueira.
2ª e 3ª Fileiras
Continue assentando até completar 3 fileiras (~45cm de altura). Sempre confira o nível e o prumo.
Chumbar Barras Roscadas
Antes da argamassa secar na última fileira, choque as 14 barras roscadas galvanizadas para ancorar os triângulos de madeira depois.
Impermeabilizar
Aplique manta asfáltica no topo do alicerce como barreira contra umidade. Na praia isso é ESSENCIAL.

⚠️

Atenção: Nível e Impermeabilização!

TODAS as fileiras do alicerce precisam estar no mesmo nível! Use mangueira de nível (mangueira transparente com água) pra conferir. E NUNCA esqueça a impermeabilização — na praia, a umidade sobe por capilaridade e destroi tudo por dentro.

📸 Fotos de Referência:

👈 Arraste para o lado para ver mais fotos

🔍

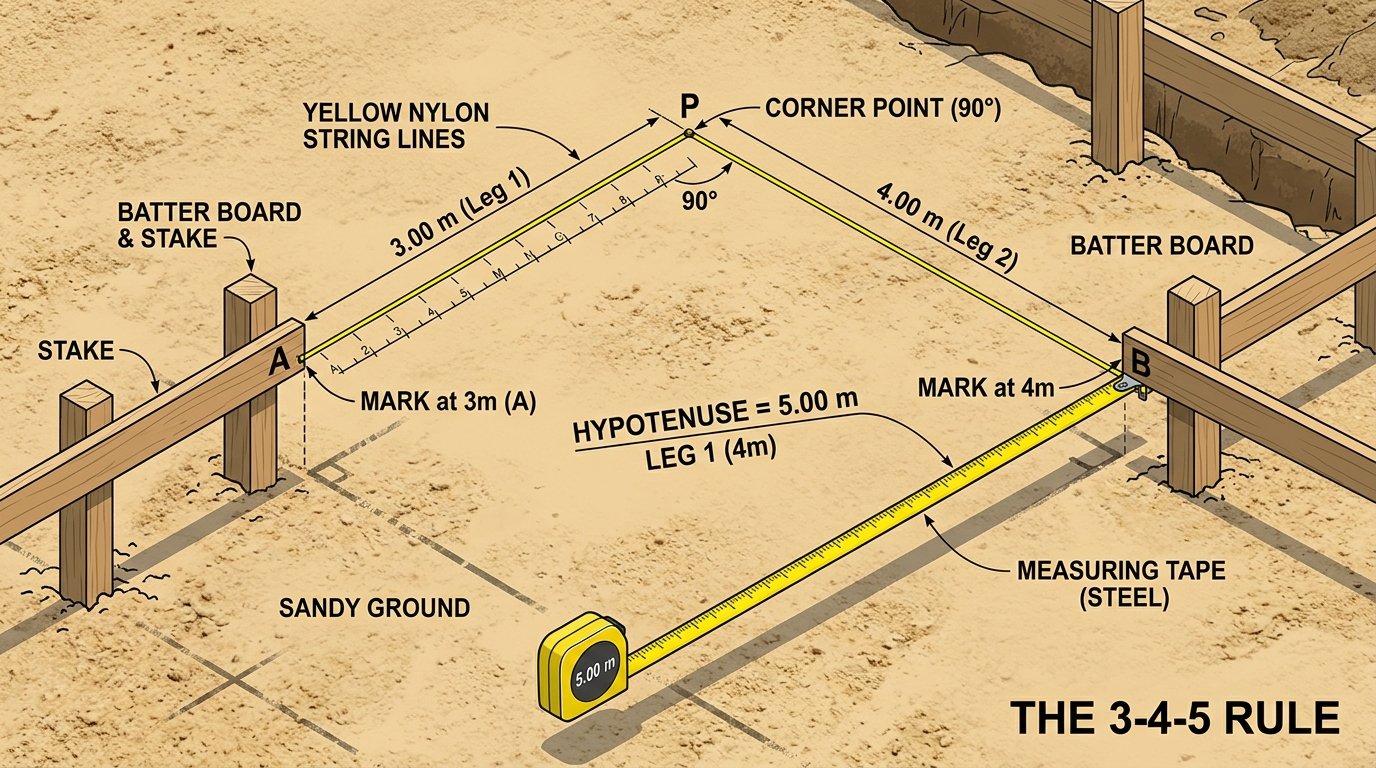

1/3 — A Regra 3-4-5 (Esquadro)

🔍

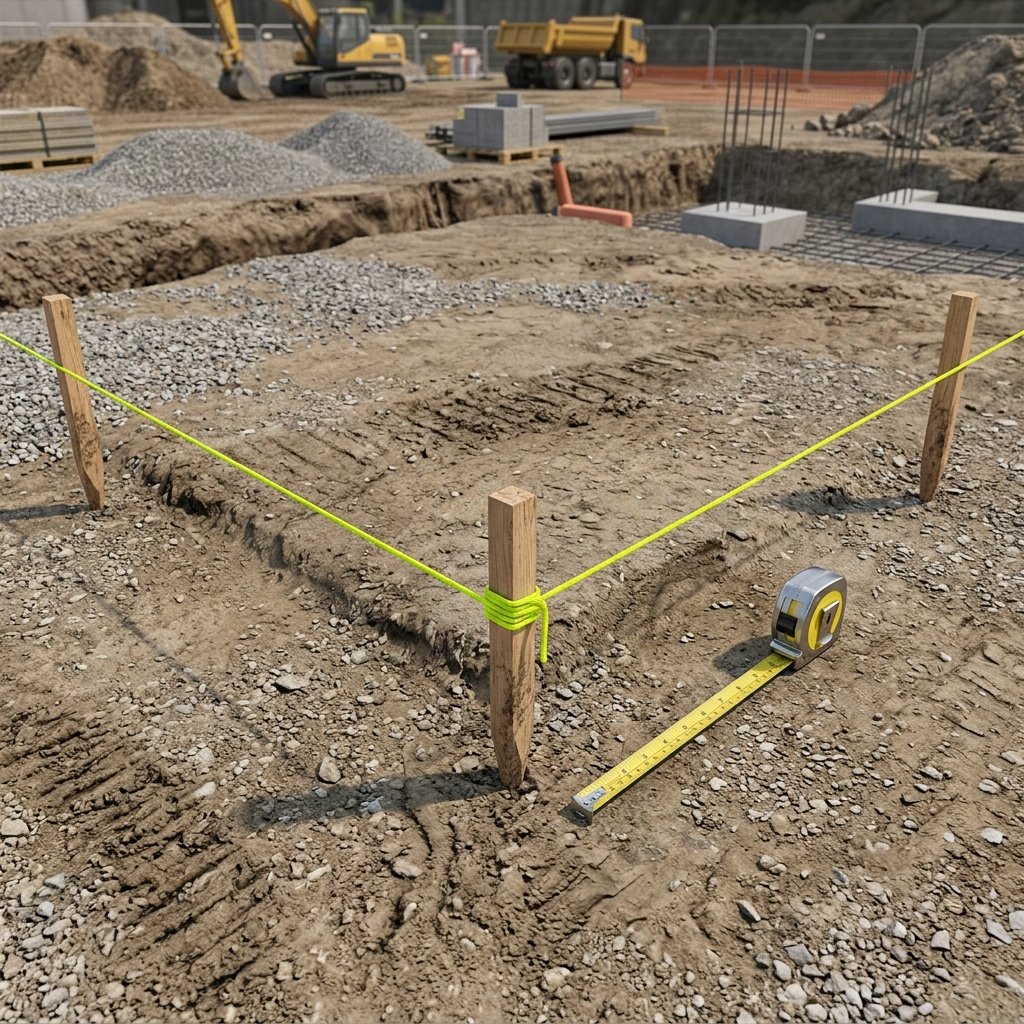

2/3 — Passo 1: Gabarito real

🔍

3/3 — Passo 2: Abertura da vala para o alicerce na areia

👆 Deslize para ver todas as fotos

Fase 2

🏗️ Contrapiso — Piso de Concreto Armado

Com o alicerce pronto e impermeabilizado, agora vamos preencher o interior e lançar o contrapiso de concreto armado com tela soldada. O piso térreo será todo de concreto — apenas o mezanino fica em madeira.

1️⃣ Aterro + Compactação

Preencha o interior do alicerce com aterro/saibro (~4m³) e compacte bem. Nivelar a ~15cm abaixo do topo do alicerce.

2️⃣ Lastro de Brita + Lona

Espalhe brita 0 (~5-8cm) sobre o aterro, nivele e cubra com lona plástica preta como barreira de umidade.

3️⃣ Tela + Concreto

Coloque a tela soldada (malha pop) sobre espaçadores e lance o concreto (traço 1:2:3) com 8-10cm de espessura.

24m²

Área do Piso

8-10cm

Espessura Concreto

~2,4m³

Volume Concreto

Q92

Tela Soldada

📋 Passo a passo do Contrapiso

Aterro Interno
Preencha o espaço dentro do alicerce com aterro/saibro e compacte com soquete manual ou placa vibratória.
Lastro de Brita
Espalhe ~5-8cm de brita 0 (pedrisco) sobre o aterro compactado. Nivele bem com régua.
Lona Plástica
Cubra toda a brita com lona plástica preta. Isso impede a umidade do solo de subir pro concreto.
Tela Soldada
Coloque a tela soldada Q92 sobre espaçadores (~3cm de altura) para ficar no meio do concreto. Emende as telas com arame se necessário.
Lançar o Concreto
Lance o concreto (traço 1:2:3 com Vedacit) e sarrafeie com régua de alumínio, usando o topo do alicerce como guia de nível.
Cura
Molhe o concreto por 3-7 dias para curar. Cubra com lona se o sol estiver muito forte. Não pise antes de 3 dias!

💡 Dicas Importantes

🏗️

Bancada para os Triângulos

Quando o contrapiso curar, ele serve como bancada perfeita para montar os triângulos A-Frame deitados no chão antes de erguer (Fase 3). Muito mais estável que o deck de madeira!

💧

Impermeabilizante na mistura!

Adicione impermeabilizante (Vedacit ou similar) na água do concreto. Na praia, isso faz TODA diferença — o piso fica protegido contra a umidade que sobe do solo.

🪵

Só o Mezanino em Madeira

Com essa mudança, o piso térreo é 100% concreto (sem piso decorativo por enquanto). Apenas o mezanino (lá em cima) terá piso de madeira de pinus tratado.

✅

Resultado da Fase 2

Quando terminar essa fase, você vai ter um piso de concreto firme, nivelado e impermeabilizado dentro do alicerce de pedra. Esse piso serve de bancada pra montar os triângulos da Fase 3 e depois será o chão definitivo da cabana!

Preparação

📐 O Gabarito de Cortes (O Quebra-Cabeça)

Para que a montagem seja rápida, corte todas as madeiras principais no chão primeiro. Use um Esquadro de Carpinteiro ou Suta para riscar o ângulo exato de 19.5 graus e corte com sua Serra Circular Manual seguindo a linha.

A As 14 Pernas do Telhado

Pranchas de Pinus 5x15cm (6 metros)

          Topo: 19.5°
          Base: 19.5°

Comprimento: 6,00 m
Dica: Os cortes do topo e da base são PARALELOS.

B As 7 Travessas do Mezanino

Pranchas de Pinus 5x15cm (4 metros)

          Esq: 19.5°
          Dir: 19.5°

Comprimento Max: ~3,50 m
Dica: Os cortes fecham para dentro para acompanhar o telhado (NÃO paralelos).

🔍

✏️ Marcação: Usando o esquadro para desenhar a linha do corte antes de passar a Serra Circular Manual

💡

O Molde no Chão (Produção em Série)

Monte o 1º triângulo no deck, garantindo que a base interna tenha exatamente 4,00m e o topo cruze perfeitamente. Parafuse tudo. Pregue tocos provisórios de madeira no deck, encostados por fora desse triângulo, "desenhando-o" no chão. Remova o 1º triângulo. Pronto, você tem um molde! Jogue as madeiras dos próximos triângulos ali dentro e monte os outros 6 idênticos em tempo recorde!

Fase 3

🔺 Montagem dos Triângulos

A cabana A-Frame não tem paredes retas — a "parede" É o telhado. A mágica está nos 7 triângulos gigantes montados no chão e depois erguidos.

🔍

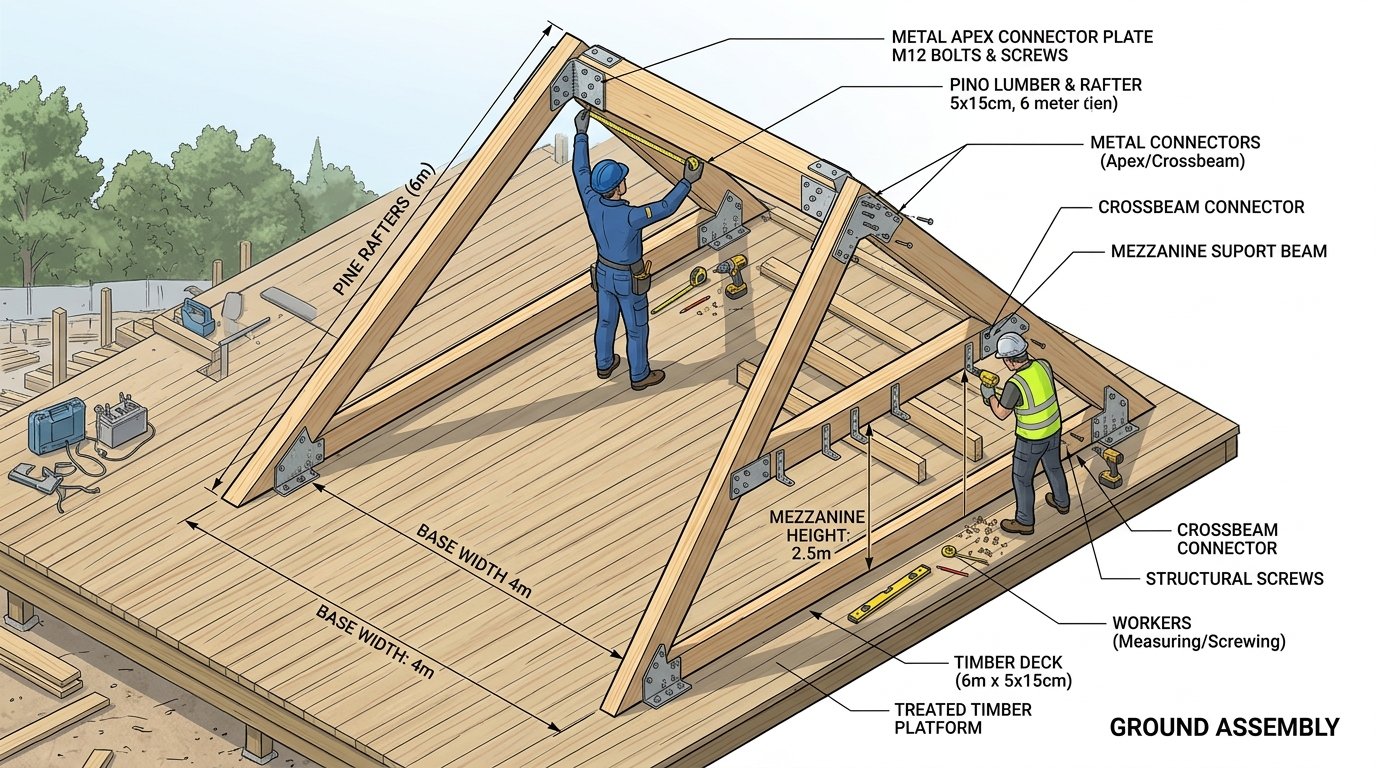

📐 Montando 1 triângulo deitado no deck: 2 vigas + travessa do mezanino

📏 As medidas do triângulo

4m

Base

6m

Cada Perna

2,5m

Altura Mezanino

7x

Triângulos

🔧 Como montar cada triângulo

Deite 2 vigas de 6m no deck
Abra as pontas de baixo a exatamente 4 metros de distância.
Cruze no topo
Faça o corte de meia-madeira onde se cruzam e parafuse com placas metálicas.
Travessa do Mezanino
A 2,5m de altura, parafuse a viga horizontal de 4m ligando as duas pernas. Essa viga é o chão do quarto lá em cima!
Copie pro próximo
Use o primeiro triângulo como molde pra cortar e montar os outros 6 igualzinho.

⭐

Regra de Ouro

O primeiro triângulo precisa ser PERFEITO — ele serve de molde pra todos os outros. Meça 3 vezes, corte 1.

🔍 Detalhes Construtivos do Triângulo:

🔍

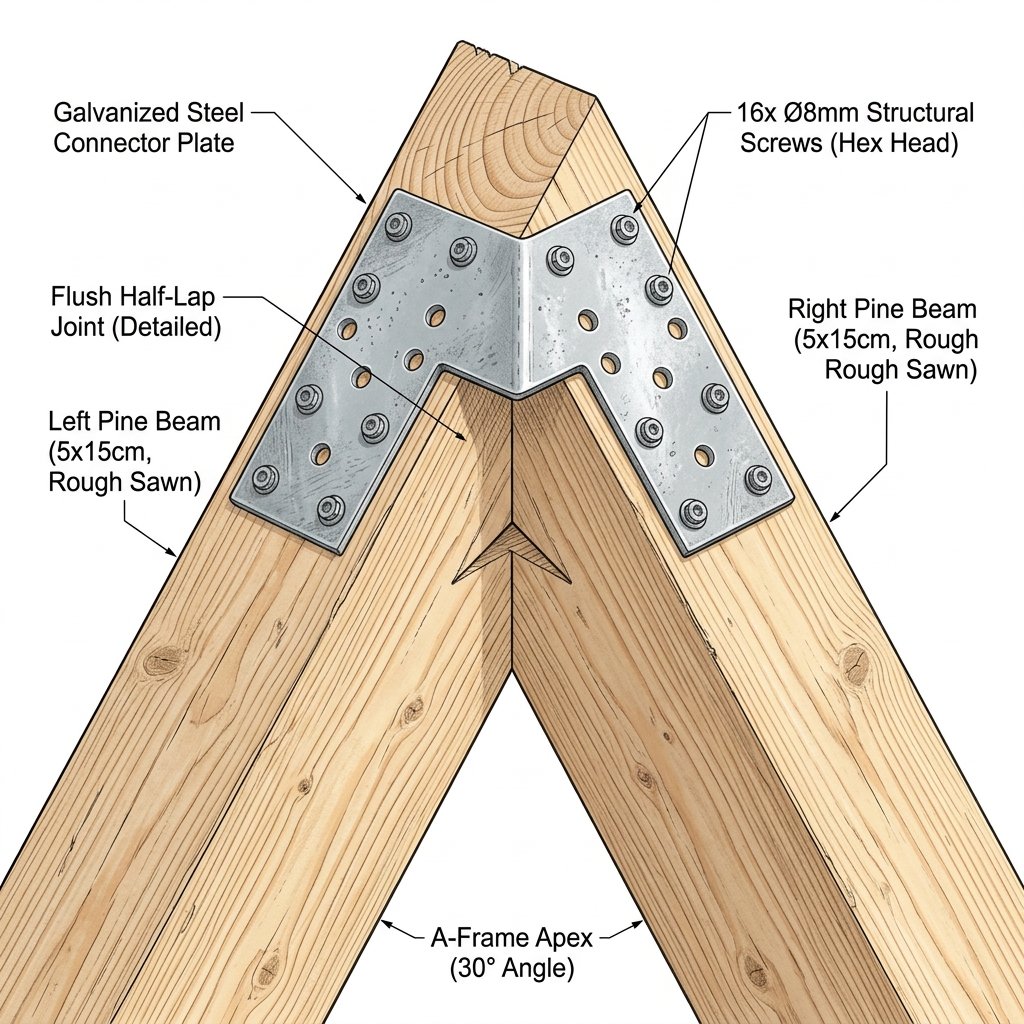

Corte em meia-madeira e placa metálica no topo

🔍

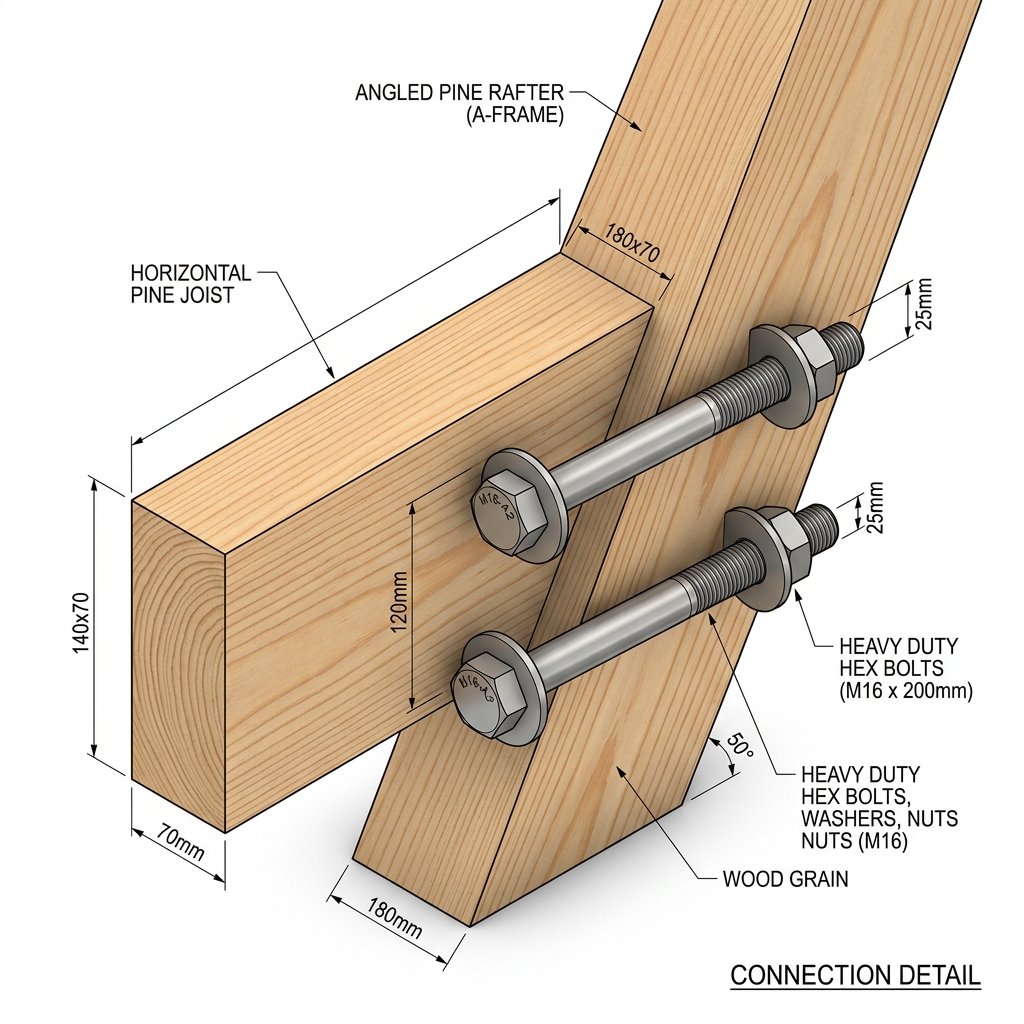

Fixação da viga do mezanino com parafusos passantes

🎥 Vídeos de Apoio: Montando as Tesouras (A-Frames)

Estes vídeos ajudam muito quem não tem experiência em carpintaria, mostrando o processo de montagem e finalização dos triângulos gigantes no chão antes de erguer.

🎥 Assistir montagem parte 1: https://youtu.be/qIoo70Ak-08

🎥 Assistir montagem parte 2: https://youtu.be/YiMUtWoidd4

Fase 4

🏗️ Içamento — Levantando a Cabana!

O dia mais emocionante da obra! Vocês vão erguer os 7 triângulos gigantes de madeira, um por um, formando o esqueleto da cabana.

🔍

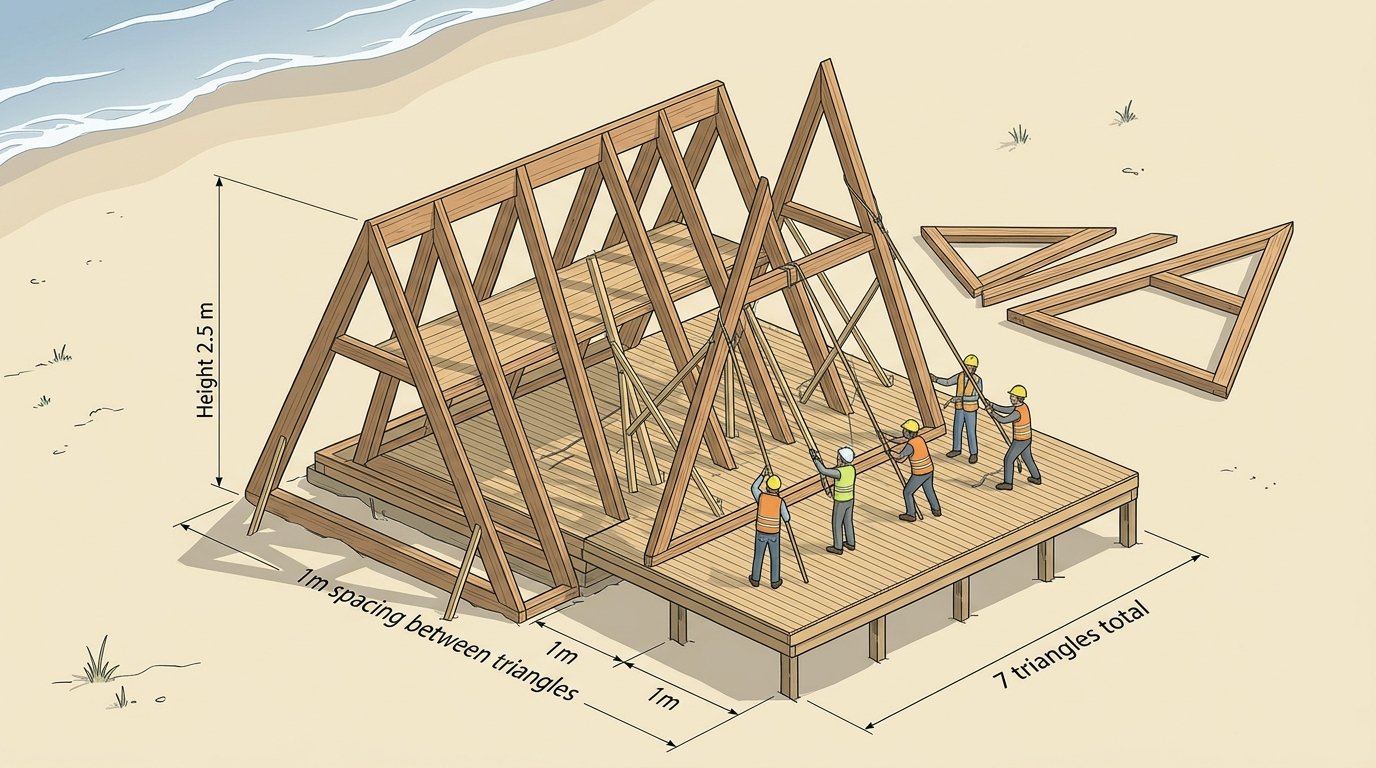

🏗️ Trabalhadores erguendo os triângulos um por um na areia — espaçamento de 1m

👥 O Processo de Içamento

Chame 3-4 ajudantes
Os triângulos são pesados! Você precisa de gente pra empurrar com varas longas.
Comece pelo triângulo dos fundos
Posicione a base nas chapas metálicas e empurrem o triângulo pra cima até ficar em pé (90° com o chão).
Trave com mãos-francesas
Imediatamente prenda travessas provisórias de madeira pra ele não cair!
Levante o próximo a 1 metro
Repita o processo com cada triângulo, sempre a 1m de distância do anterior.
Conecte os triângulos entre si
Pregue sarrafos (terças) ligando um triângulo ao outro pra travar toda a estrutura.

🌬️

SEGURANÇA: Cuidado com o Vento!

Em Balneário Gaivota o vento sul é forte. NUNCA levante os triângulos com vento forte. Uma rajada antes de travar a estrutura pode derrubar tudo. Trabalhe de manhã cedo, quando o vento ainda não entrou!

🔍 Detalhes de Fixação e Travamento:

🔍

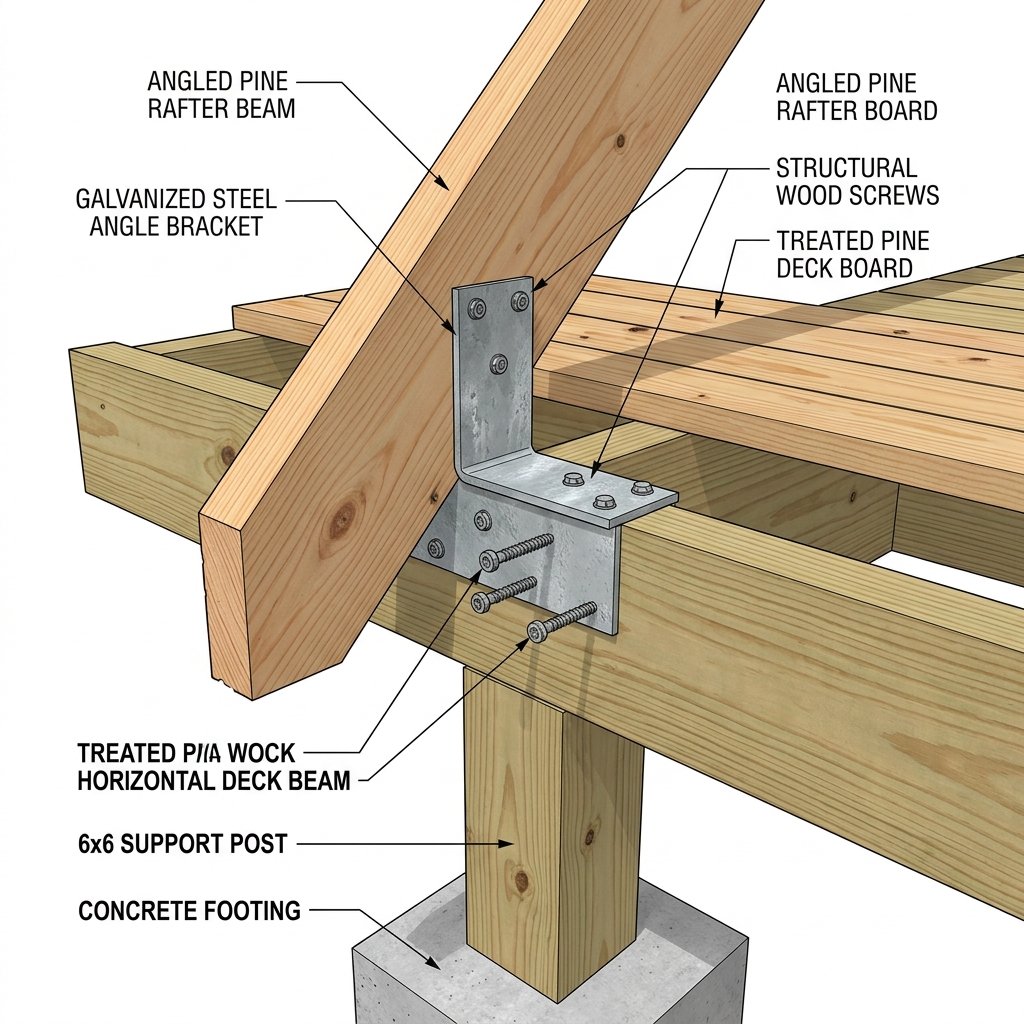

Fixação da base no deck com cantoneira L

🔍

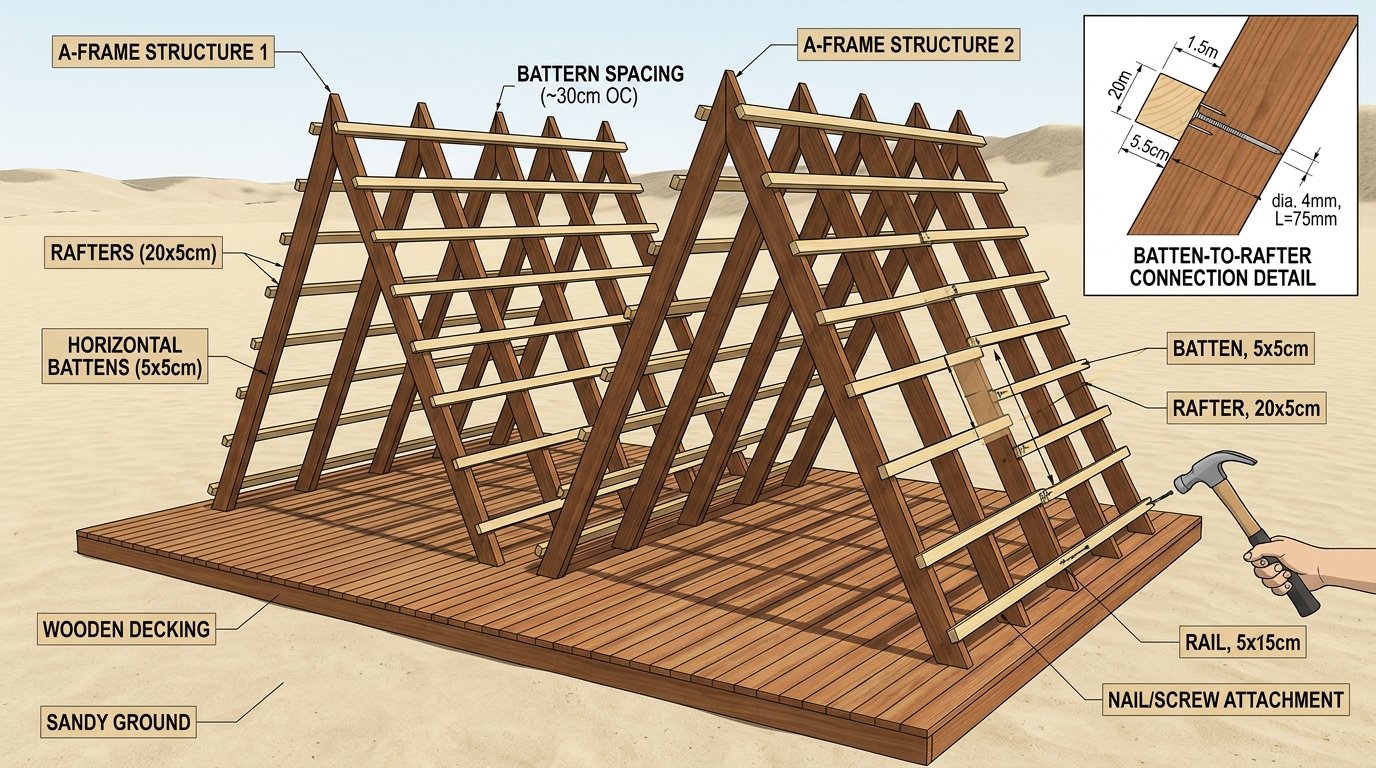

Travamento horizontal unindo os triângulos

Fase 5

🏠 Resultado Final — A Cabana Completa!

É assim que cada cabana vai ficar por dentro: térreo com sala/cozinha/banheiro e mezanino com quarto de casal lá em cima.

🔍

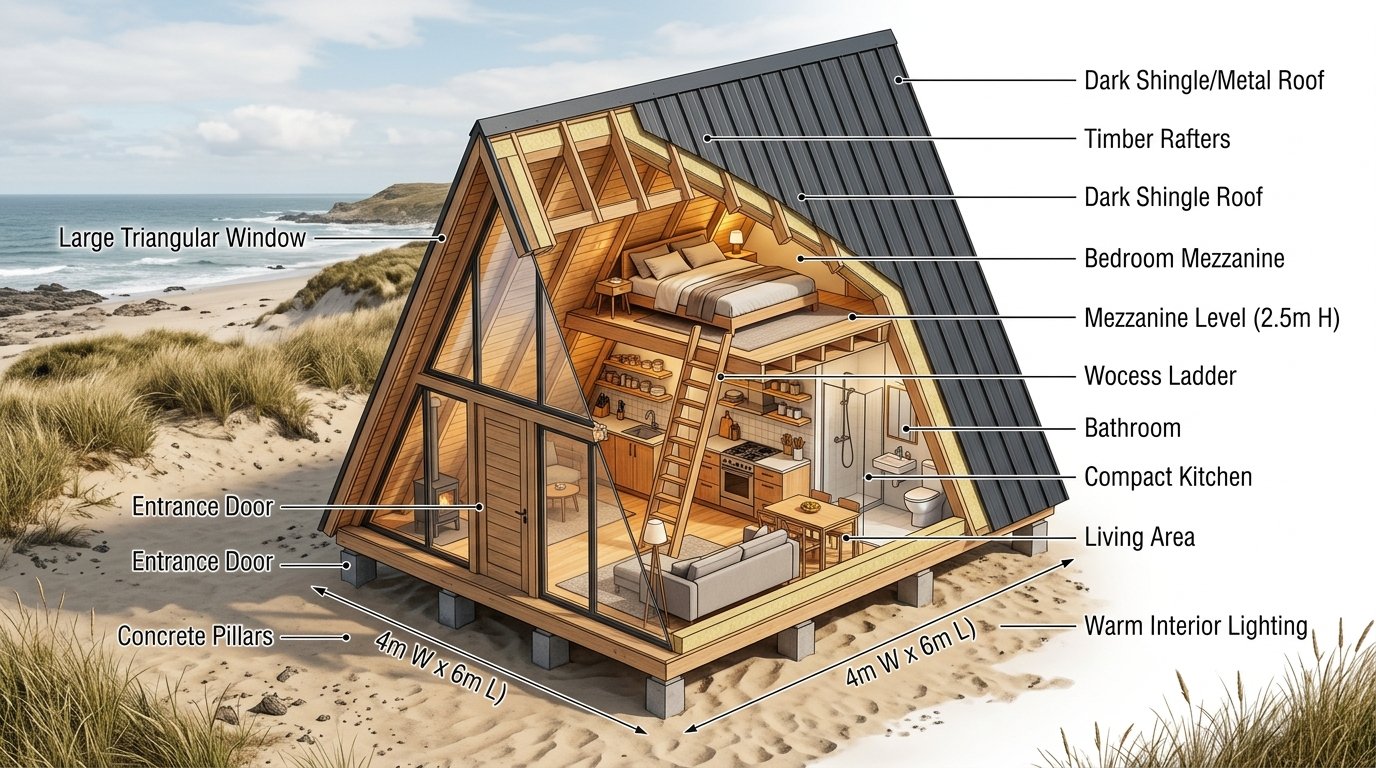

🏠 Corte 3D mostrando o interior: térreo e mezanino com cama

🏠 Térreo (24m²)

🛋️ Sala de estar compacta
🍳 Cozinha integrada (bancada, pia, geladeira)
🚿 Banheiro completo (box, vaso, pia)
🚪 Porta de entrada frontal
🪟 Janelão triangular de vidro na frente
🪜 Escada/escadinha pro mezanino

🛏️ Mezanino (acima de 2,5m)

🛏️ Quarto de casal inteiro
💡 Iluminação embutida
📏 Pé direito inclinado (telhado)
🌄 Vista para fora pelo vidro frontal
🔌 Tomadas para celular/abajur

🔍

🌧️ Camadas de Proteção: Madeira > OSB > Manta Térmica > Telha Shingle

🔍

✨ Resultado final: As 5 cabanas A-Frame prontas e iluminadas

Materiais

📋 Listas de Materiais — Cabana 1

São 2 listas separadas: uma pra Madereira e outra pro Material de Construção. Clique nos itens pra marcar o que já comprou!

🪵 Lista Madereira

Triângulos A-Frame (7 unidades)

14 pranchas pinus tratado 5×15cm (6m) — pernas
7 pranchas pinus tratado 5×15cm (4m) — travessas mezanino
20 sarrafos pinus 5×5cm (6m) — terças/travamento

Piso do Mezanino (só o mezanino)

7 vigotas pinus tratado 5×15cm (~3,50m) — vigotes mezanino
~15 tábuas pinus tratado 2,5×15cm (6m) — assoalho mezanino

Gabarito (madeira comum)

12 caibros pinus 5×5cm (3m) — estacas
8 tábuas pinus 30cm (3m) — gabarito
~8 tábuas pinus 15cm (1m) — caixaria alicerce

Ferragens e Conectores

50 chapas conectoras metálicas galvanizadas
100 parafusos sextavados ½"×12cm + porcas + arruelas
5 cx parafusos chipboard 5×70mm
3 cx parafusos tira-fundo longos (mezanino)
2 kg pregos comuns sortidos
14 cantoneiras L galvanizadas (pesadas)
14 chumbadores parabolt ⅜" ou ½"

🐛

PINUS TRATADO AUTOCLAVE (CCA)!

Na praia, cupim e maresia destroem madeira comum em 2 anos. Exija pinus tratado em autoclave! Ele dura décadas.

🧱 Lista Material de Construção

Alicerce (3 fileiras de pedra)

~3 m³ pedra bruta / rachão
25 sacos cimento 50kg (CP II ou CP III)
3 m³ areia média lavada
3 m³ brita 0 ou 1
~4 m³ aterro / saibro (enchimento interno)

Impermeabilização

2 baldes impermeabilizante Vedacit (argamassa)
1 rolo manta asfáltica 1m largura (10m)

Contrapiso Concreto Armado (24m²)

2 telas soldadas Q92 (2,45×6m) — malha pop
~1,5 m³ brita 0 (lastro sob contrapiso)
1 rolo lona plástica preta (8×5m)

Ancoragem + Marcação

14 barras roscadas ⅜"×30cm galvanizadas
14 porcas + arruelas
1 rolo linha de pedreiro (nylon)
1 mangueira transparente ½" (20m) — nível

💧

Impermeabilização é OBRIGATÓRIA!

Na praia, a umidade sobe por capilaridade. Sem Vedacit na argamassa e manta no alicerce, o concreto fica úmido e mofado eternamente.

Ferramentas

🛠️ Ferramentas Essenciais

O kit de sobrevivência do construtor A-Frame. Tenha isso em mãos antes de começar a serrar a primeira madeira.

📏 Medição e Marcação

✓ Trena de 10m ou 20m
✓ Esquadro de carpinteiro
✓ Nível de mão (médio/grande)
✓ Mangueira de nível transparente
✓ Linha de pedreiro (nylon)
✓ Lápis de carpinteiro

🪚 Corte e Furação

✓ Serra Circular manual (disco p/ madeira)
✓ Furadeira/Parafusadeira (bateria ou cabo)
✓ Brocas para madeira (bitolas longas)
✓ Serrote manual (para acabamentos)
✓ Bits de parafusadeira (Phillips/Torx)

🔨 Fixação e Geral

✓ Martelo de carpinteiro (unha)
✓ Chaves de boca/estrela (para sextavados)
✓ Cavadeira articulada (furos na areia)
✓ Baldes e pá (para o concreto)
✓ EPIs: Luvas grossas e óculos de proteção

📊 Progresso da Obra

Acompanhe seu avanço fase por fase. Os dados ficam salvos no seu celular!
